Alimentador automático para peces tropicales. 6 Instructivo de operación.

Proyecto Im-FFeeder.

A. Sincronizar:

Oprimir el botón 6 a las 6:00 de la mañana, o bien, oprimir el botón 12 a las 12:00 (medio día). En el momento de insertar las pilas, se obtiene el mismo efecto de oprimir el botón 6.

B. Interruptores 1 al 3:

Posición DIP-SWITCH Función, número de veces que alimenta en 12 horas a partir de las 6:00 de la mañana
1 2 3
OFF OFF OFF Alimenta 9 veces
ON OFF OFF Alimenta 8 veces
OFF ON OFF Alimenta 7 veces
ON ON OFF Alimenta 6 veces
OFF OFF ON Alimenta 5 veces
ON OFF ON Alimenta 4 veces
OFF ON ON Alimenta 3 veces
ON ON ON Alimenta 2 veces

C. Interruptor 4:

DIP-SWITCH-4=ON: Un giro del depósito por vez.

DIP-SWITCH-4=OFF: Dos giros del depósito por vez.

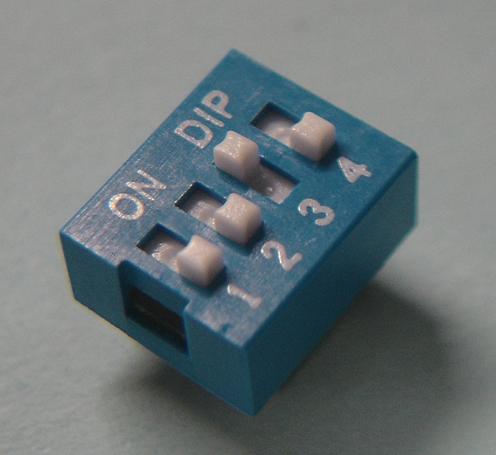

En la siguiente imagen se muestra un DIP-SWITCH con los ajustes para alimentar 5 veces (en 12 horas) dando dos giros del depósito por vez. Esto es: Alimenta a las 6:00 am, a las 9:00 am, a las 12:00 pm, a las 3:00 pm y a las 6:00 pm.

DIP-SWITCH para alimentador automático de pecesEjemplo de ajustes en DIP-SWITCH.

Las posiciones de los interruptores son: 1,2,4 en OFF; 3 en ON.

Los cambios en el DIP-SWITCH toman efecto después del siguiente evento de alimentación sin necesidad de volver a sincronizar el alimentador.

D. Disfruta.

De alimentar tus peces de manera automática.

Este proyecto entra en el Reto Grez.
