Alimentador automático para peces tropicales. 3 Principio de funcionamiento.

Proyecto Im-FFeeder.

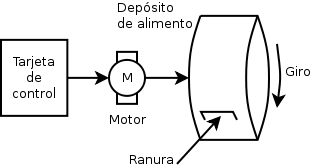

La siguiente figura muestra el principio de funcionamiento:

Funcionamiento de alimentador automático para pecesFuncionamiento del alimentador.

  1. La tarjeta de control se sincroniza con uno de los botones 6 o 12.
  2. El motor hace girar el depósito del alimento las veces que se configura en la tarjeta de control durante un periodo de 12 horas.
  3. El alimento sale por la ranura del depósito, la cantidad de alimento que sale depende de la apertura de la ranura.

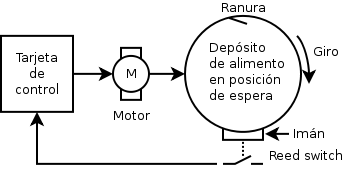

  4. El imán y el reed switch determinan el paro del giro del depósito del alimento, ver siguiente figura:

Función de paro de alimentador de pecesFunción de paro del giro de depósito del alimentador.

Cuando el imán alcanza la posición del reed switch, la tarjeta deja de mandar corriente al motor y se detiene el giro del depósito.

La ranura por donde sale el alimento queda hacia arriba cuando está en posición de espera,  esto es para evitar que el alimento se degrade con la humedad del acuario, o se salga por gravedad.

Este proyecto entra en el Reto Grez.
