Alimentador automático para peces tropicales. 4 Ensamble en tarjeta de prototipos.

Proyecto Im-FFeeder.

El proceso de desarrollo del proyecto incluye el armado de prototipos funcionales para comprobar su funcionamiento.

A continuación se muestra el proceso de armado del circuito en una tarjeta universal de experimentación del microcontrolador MSP430F1121A.

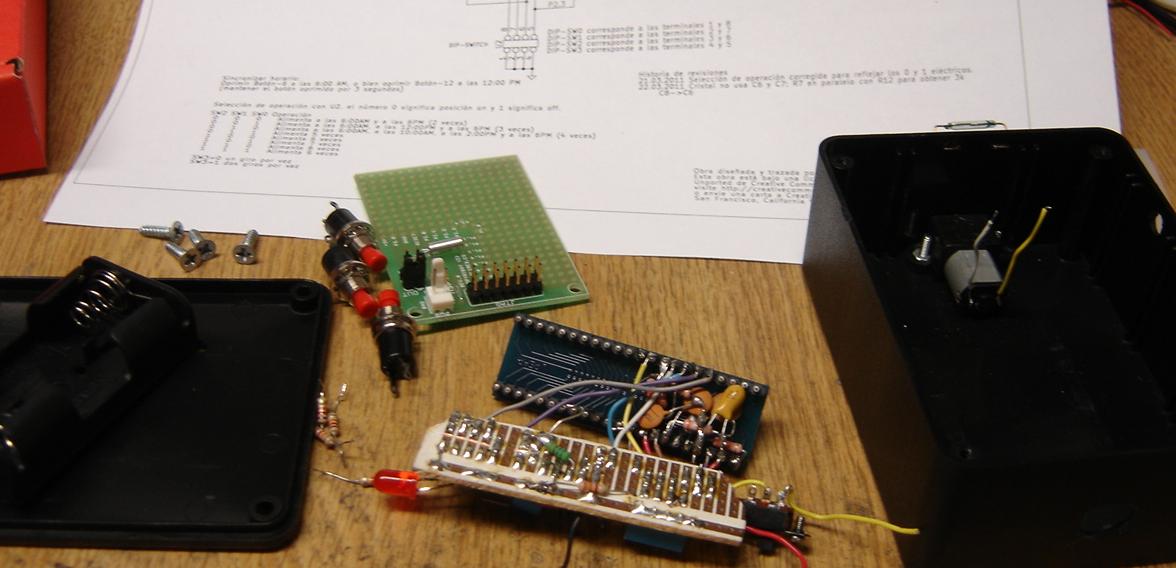

Tarjeta anterior alimentador de pecesPrototipo anterior fuera de la caja para reusar varios componentes, y en segundo plano, tarjeta de MSP430F1121A.

Varios de los componentes de la tarjeta anterior funcionan correctamente, por lo que se extraen de las tarjetas.

Se inicia por ensamblar el DIP-Switch ya que se observa que las terminales de la tarjeta coinciden con el orden de uso del DIP-Switch, y se empiezan a cablear las conexiones a componentes que van fuera de la tarjeta.

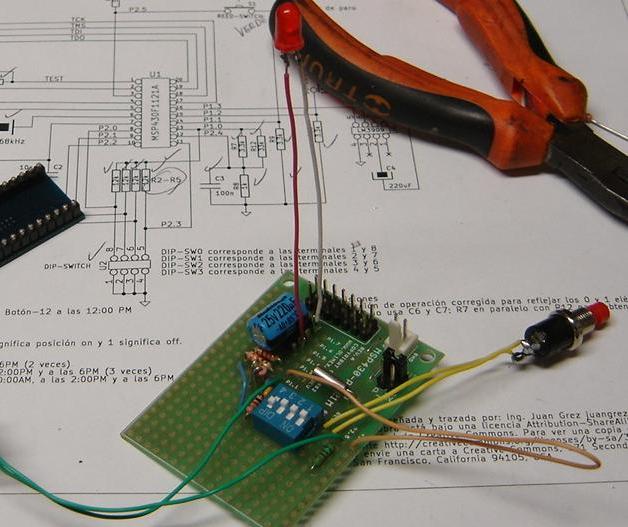

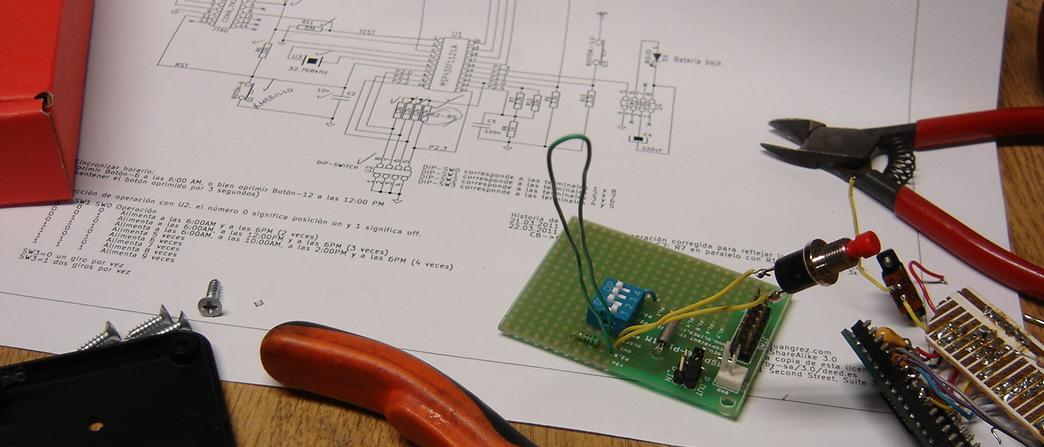

Materiales de alimentador de pecesPrimeros componentes ensamblados y verificación de diagrama.

Se continúa con la sección analógica (medición de tensión de batería) por ser sensibles al ruido eléctrico (EMC), se ubican con la mayor cercanía al microcontrolador posible y con la trayectoria de tierra lo más corta posible, con su respectivo capacitor de desacoplo.

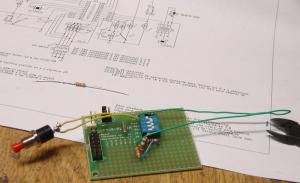

Componentes sección analógica alimentador de pecesComponentes de sección analógica.

Entre los componenetes que se van a reusar, está el microcontrolador el DIP-Switch, el LM3909, el LED y varios capacitores.

Componentes a reutilizar alimentador de pecesMicrocontrolador, LM3909 y LED que se reutilizan, y junto al tornillo está un resistor de SMD.

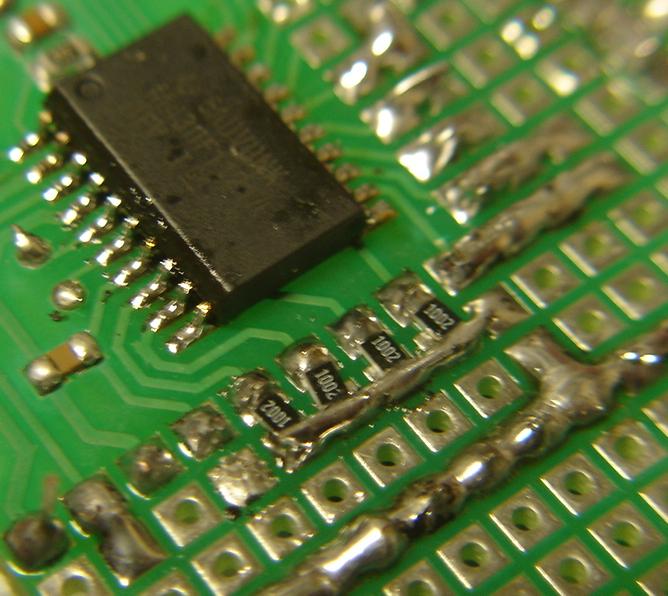

Los resistores indicados como 12k (R2-R5), en este caso, se usan del tipo SMD para ahorrar espacio, y se usan de 10k porque son las que hay a la mano y no alteran el funcionamiento ya que son usadas como “pull-up” y están habilitadas una pequeña porción del tiempo. En la siguiente figura se aprecia su montaje.

Componentes SMD en alimentador de pecesResistores R2-R5 SMD, soldados a mano.

Se agregan las conexiones hacia otros componentes que van fuera de la tarjeta, el BOTÓN-6, el BOTÓN-12, el LED y el interruptor de paro.

Otras conexiones de alimentador de pecesOtras conexiones.

Después de verificar el funcionamiento de la tarjeta (si funcionó como esperaba), se ubica dentro de la caja, los interruptores  BOTÓN-6 y BOTÓN-12 quedan al alcance para no tener que abrir la caja para sincronizar el horario de alimentación.

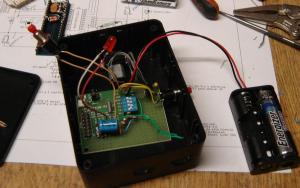

Componentes de alimentador de peces en cajaComponentes por acomodar en caja de plástico.

Una función interesante por implementar es la función “alimentar ahora” para no tener que esperar varias horas para ver comer los peces, por el momento sólo dejo el BOTÓN-AHORA ubicado y sin conectar para realizar la función más adelante.

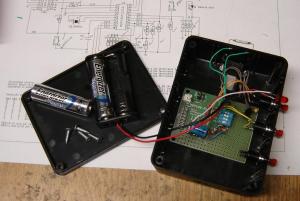

Caja de alimentador de pecesCasi listo para cerrar la caja.

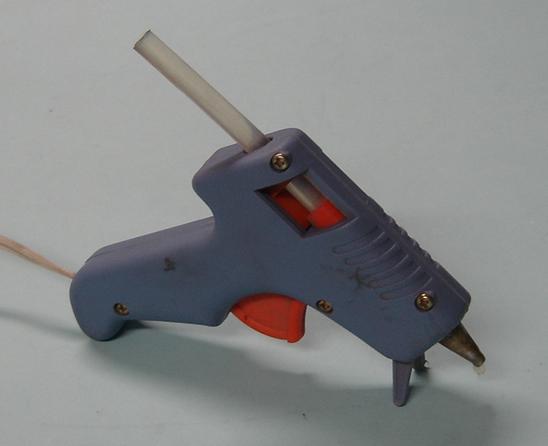

Adicionalmente, los elementos se fijan con pegamento “Hot Glue” para mantenerlos en su posición y evitar cortos circuitos.

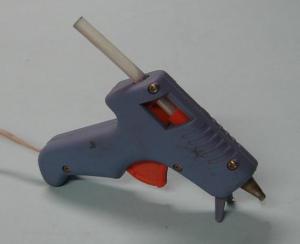

Cómo fijar tarjeta de alimentador de pecesCómo fijar la tarjeta de prototipos y el portapilas.

El Reto Azuara

Finalmente, dejo unas fotos de un avance de cómo pienso solucionar el Reto Azuara, de Joselo Azuara.

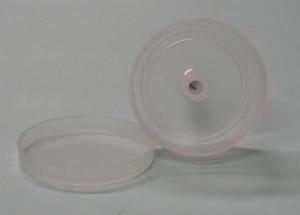

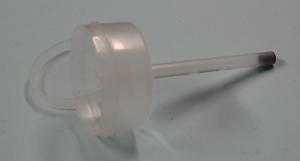

Nuevo depósito con eje para paso de aire, aliemntador de pecesNuevo depósito con eje para paso de aire, aliemntador de peces

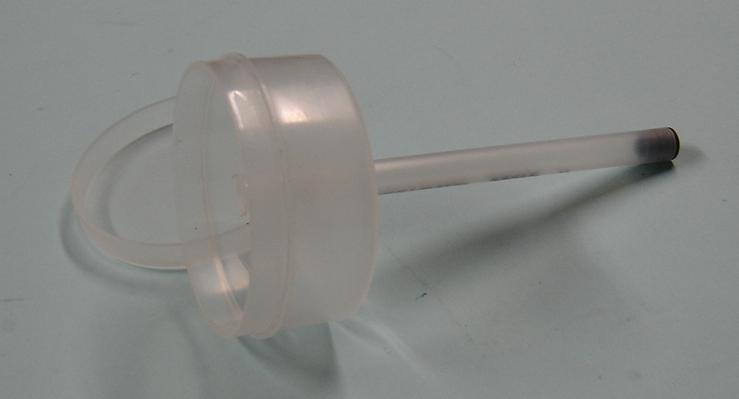

Depósito con tubo para extraer humedad (por implementarse).

Este proyecto entra en el Reto Grez.
